Cách chọn casing spacer

Cách chọn casing spacer theo kích thước ống, vật liệu và loại chất lỏng

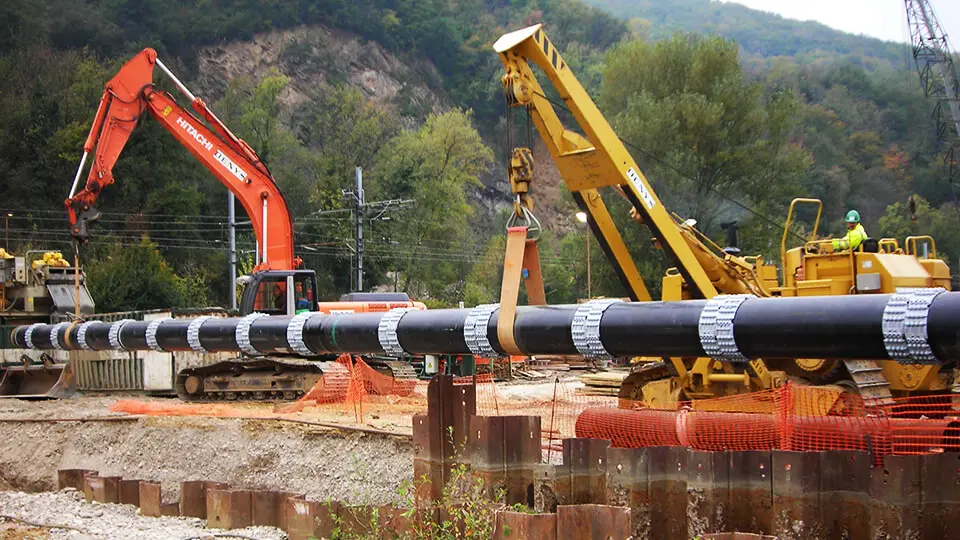

Khi nói đến việc bảo vệ đường ống ngầm, casing spacers (còn gọi là vòng cách ống hoặc con kê ống) đóng vai trò cực kỳ quan trọng. Chúng giúp cố định và cách ly ống dẫn (carrier pipe) bên trong ống bảo vệ (casing pipe), ngăn ngừa hư hại do ma sát, ăn mòn và đảm bảo an toàn cho hệ thống. Tuy nhiên, việc lựa chọn casing spacer phù hợp không hề đơn giản. Bài viết này sẽ hướng dẫn bạn cách chọn casing spacer hiệu quả, dựa trên kích thước ống, vật liệu ống và loại chất lỏng mà đường ống vận chuyển.

Tại sao Casing Spacer lại quan trọng?

Casing spacer mang lại nhiều lợi ích thiết yếu cho hệ thống đường ống:

• Cách ly điện: Ngăn chặn tiếp xúc kim loại trực tiếp giữa ống dẫn và ống bảo vệ, giúp bảo vệ chống ăn mòn điện hóa cho ống dẫn.
• Hỗ trợ và định tâm: Giữ ống dẫn nằm ở giữa ống bảo vệ, đảm bảo tải trọng được phân bố đều và tránh biến dạng.
• Giảm ma sát: Hạn chế ma sát trong quá trình lắp đặt và khi ống giãn nở/co lại do nhiệt độ, giảm thiểu hư hại lớp phủ bảo vệ ống.
• Kéo dài tuổi thọ hệ thống: Bảo vệ ống dẫn khỏi các tác động bên ngoài như đất đá, nước ngầm, kéo dài đáng kể tuổi thọ hoạt động của toàn bộ hệ thống.

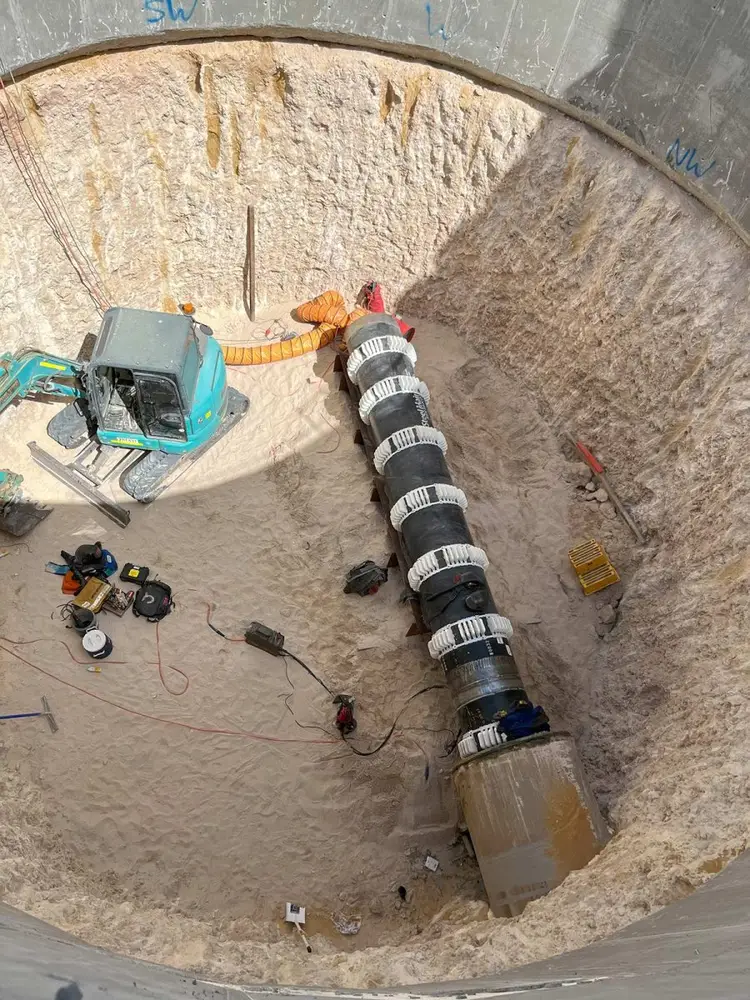

Các yếu tố chính liên quan đến cách chọn Casing Spacer

Việc lựa chọn casing spacer cần được xem xét kỹ lưỡng dựa trên ba yếu tố chính:

1. Kích thước ống (Đường kính ống dẫn và ống bảo vệ)

Đây là yếu tố cơ bản nhất. Casing spacer phải có kích thước phù hợp để đảm bảo ống dẫn được định tâm và có khoảng cách hợp lý với ống bảo vệ.

• Đường kính ngoài của ống dẫn (OD): Cần biết chính xác đường kính ngoài của ống bạn đang sử dụng.
• Đường kính trong của ống bảo vệ (ID): Tương tự, đường kính trong của ống bảo vệ cũng phải được xác định rõ.
• Khoảng cách giữa hai ống: Casing spacer phải tạo ra một khoảng cách đủ để cách ly điện và cho phép lắp đặt dễ dàng, nhưng không quá lớn để ống dẫn bị xê dịch. Thông thường, khoảng cách này được các nhà sản xuất khuyến nghị dựa trên tiêu chuẩn kỹ thuật.

2. Cách tính toán và lựa chọn casing spacer

2.1 Xác định chiều cao spacer cần thiết

Công thức cơ bản để tính chiều cao spacer là:

Chiều cao này đảm bảo khoảng cách vừa đủ giữa ống chính và ống vỏ, tránh va chạm và ma sát khi lắp đặt hoặc vận hành.

3.2 Đảm bảo spacer không cản trở phần nối ống (bell clearance)

Công thức kiểm tra:

(Đường kính ngoài ống chính) + 2×(Chiều cao spacer) + Hệ số khoảng cách an toàn < Đường kính trong ống vỏ

Hệ số khoảng cách an toàn thường là 15 mm để đảm bảo spacer không làm cản trở phần nối ống.

2.3 Đảm bảo dễ dàng lắp đặt spacer vào ống vỏ

Công thức:

(Đường kính ngoài ống chính) + 2×(Chiều cao spacer) + Hệ số khoảng cách an toàn < Đường kính trong ống vỏ

Điều này giúp spacer có khoảng trống vừa đủ để dễ dàng đưa ống chính vào ống vỏ mà không bị kẹt.

2.4 Xác định số vòng spacer cần thiết

Số vòng spacer được tính theo:

Trong đó, 3 vòng spacer bổ sung để tăng cường hỗ trợ ở đầu và cuối đoạn ống, tránh các tác động tải trọng không đều

3. Vật liệu ống (Ống dẫn và ống bảo vệ)

Vật liệu của cả ống dẫn và ống bảo vệ đều ảnh hưởng đến việc lựa chọn casing spacer.

• Ống thép (Steel pipe): Thép là vật liệu phổ biến. Đối với ống thép được bảo vệ chống ăn mòn bằng cathodic protection (bảo vệ catốt), việc cách ly điện là cực kỳ quan trọng. Casing spacer bằng vật liệu không dẫn điện như polymer (polyethylene, polypropylene) hoặc thép không gỉ với lớp lót cách điện là lựa chọn tối ưu.
• Ống PVC/HDPE: Các loại ống nhựa này nhẹ hơn và có khả năng chống ăn mòn tự nhiên. Casing spacer bằng polymer thường được ưu tiên do khả năng tương thích vật liệu và trọng lượng nhẹ.
• Ống gang dẻo (Ductile Iron Pipe): Tương tự như ống thép, cần có casing spacer có khả năng chịu tải tốt và cách ly điện hiệu quả.

4. Loại chất lỏng vận chuyển và môi trường xung quanh

Loại chất lỏng bên trong ống và điều kiện môi trường bên ngoài ống bảo vệ cũng đóng vai trò quan trọng trong việc lựa chọn vật liệu casing spacer:

• Nước sạch/Nước thải: Thường không có yêu cầu quá khắt khe về vật liệu chống ăn mòn hóa học. Các loại polymer thông thường hoặc thép không gỉ là phù hợp.
• Dầu khí/Hóa chất: Nếu có nguy cơ rò rỉ hoặc tiếp xúc với hóa chất ăn mòn, casing spacer phải được làm từ vật liệu có khả năng chống hóa chất cao, như polyethylene cường độ cao (HDPE) hoặc các loại polymer chuyên dụng.
• Nhiệt độ: Đối với các ứng dụng có nhiệt độ cao hoặc thấp, vật liệu của casing spacer phải duy trì được tính chất cơ học và cách điện trong điều kiện nhiệt độ đó. Ví dụ, EPDM thường chịu nhiệt độ cao tốt hơn PVC.
• Môi trường đất: Đất có tính ăn mòn cao, đất chứa muối hoặc các chất hóa học khác có thể yêu cầu vật liệu casing spacer có khả năng chống ăn mòn tốt hơn.

Các loại Casing Spacer phổ biến

Có hai loại casing spacer chính trên thị trường:

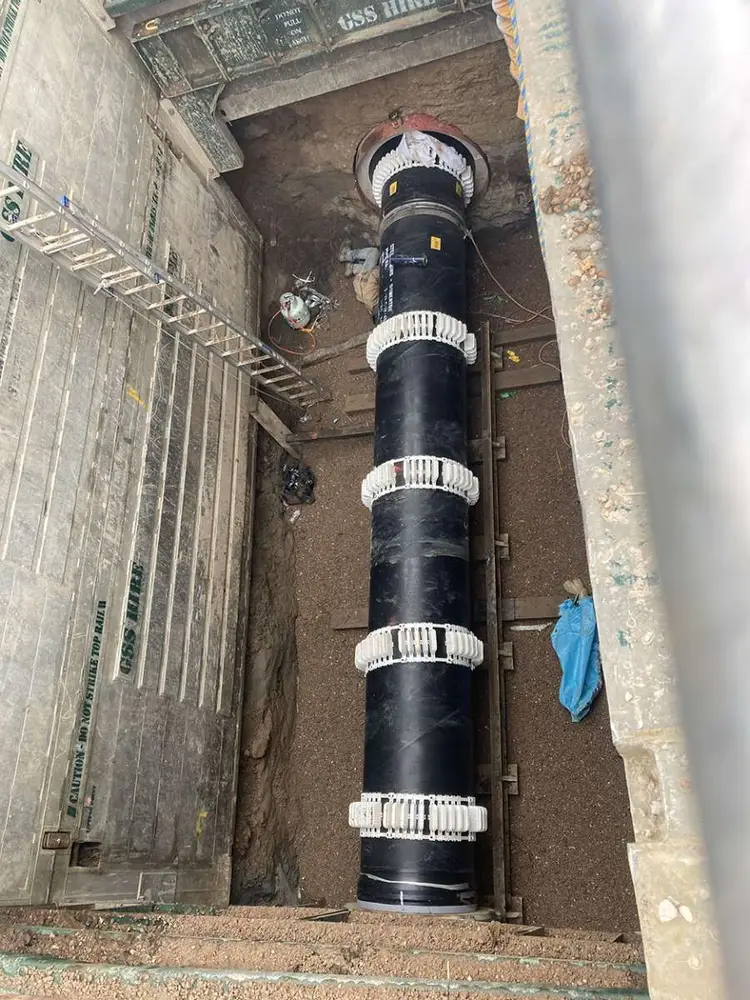

1. Casing Spacer phi kim loại (Non-Metallic Casing Spacers)

Vật liệu: Thường được làm từ polyethylene (HDPE), polypropylene, hoặc các loại polymer chịu lực khác.

Ưu điểm:

• Cách ly điện hoàn hảo: Không dẫn điện, lý tưởng cho các hệ thống ống được bảo vệ catốt.
• Trọng lượng nhẹ: Dễ dàng vận chuyển và lắp đặt.
• Chống ăn mòn hóa học: Kháng nhiều loại hóa chất và axit.
• Giá thành hợp lý: Thường rẻ hơn so với loại kim loại.

Nhược điểm: Khả năng chịu tải trọng thường thấp hơn so với loại kim loại, có thể không phù hợp cho các ống có đường kính rất lớn hoặc tải trọng cực cao.

Ứng dụng: Phổ biến cho ống thép, PVC, HDPE trong các hệ thống cấp nước, thoát nước, dầu khí (có bảo vệ catốt).

2. Casing Spacer kim loại (Metallic Casing Spacers)

Vật liệu: Thường là thép không gỉ (Stainless Steel – T304, T316) hoặc thép carbon được phủ lớp bảo vệ (ví dụ: lớp phủ epoxy hoặc thermoplastic). Chúng thường có lớp lót bằng polymer (PVC, EPDM) để cách ly điện.

Ưu điểm:

• Chịu tải trọng cao: Rất bền và có khả năng chịu được tải trọng lớn của ống.
• Độ bền cơ học vượt trội: Chống va đập và mài mòn tốt.

Nhược điểm:

• Giá thành cao hơn: Đặc biệt là loại thép không gỉ.
• Cần lớp lót cách điện: Nếu không có, có thể gây đoản mạch hệ thống bảo vệ catốt.

Ứng dụng: Thích hợp cho các ống có đường kính lớn, tải trọng nặng, hoặc trong các môi trường khắc nghiệt đòi hỏi độ bền cơ học cao.

Lời khuyên khi lựa chọn Casing Spacer

• Tham khảo tiêu chuẩn: Luôn tuân thủ các tiêu chuẩn ngành và khuyến nghị của nhà sản xuất ống cũng như casing spacer.
• Đánh giá kỹ môi trường: Phân tích kỹ lưỡng điều kiện đất, nước ngầm và các yếu tố hóa học có thể ảnh hưởng đến vật liệu.
• Tính toán tải trọng: Đảm bảo casing spacer có khả năng chịu được trọng lượng của ống dẫn (khi rỗng và đầy chất lỏng) và tải trọng từ đất lấp.
• Khoảng cách và số lượng: Xác định khoảng cách lắp đặt giữa các casing spacer và số lượng cần thiết để đảm bảo ống được hỗ trợ đều khắp chiều dài.
• Tham vấn chuyên gia: Nếu bạn không chắc chắn, hãy tìm kiếm sự tư vấn từ các nhà cung cấp hoặc kỹ sư chuyên nghiệp. Họ có thể đưa ra các giải pháp tối ưu dựa trên yêu cầu cụ thể của dự án.

Kết luận

Việc lựa chọn casing spacer phù hợp là một bước quan trọng để đảm bảo tuổi thọ và hiệu quả hoạt động của hệ thống đường ống ngầm. Bằng cách xem xét kỹ lưỡng kích thước ống, vật liệu ống và loại chất lỏng vận chuyển, bạn có thể đưa ra quyết định sáng suốt để bảo vệ tài sản của mình và giảm thiểu chi phí bảo trì trong tương lai.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích. Nếu bạn có bất kỳ câu hỏi nào hoặc cần tư vấn thêm, đừng ngần ngại liên hệ với chúng tôi!
