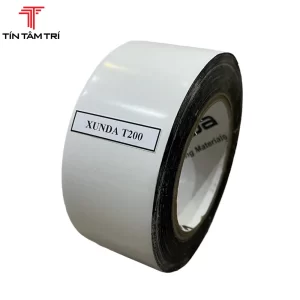

Băng Outer Xunda T200 — Lớp Bảo Vệ Cơ Học Ngoài Cùng Cho Đường Ống Chôn Ngầm
Khi đường ống thép được hạ xuống hào và lấp đất, lớp băng chống ăn mòn inner (T100) phải đối mặt với nguy cơ bị phá hủy cơ học trước khi lớp đất ổn định: đá cạnh sắc trong đất lấp, tải trọng đầm nén, và chấn động từ xe công trình. Băng outer T200 được thiết kế để làm lá chắn cơ học cho lớp inner T100 bên dưới — cứng hơn, dày hơn và có khả năng chịu va đập cao hơn — đảm bảo lớp chống ăn mòn nguyên vẹn sau khi lấp đất và trong suốt vòng đời công trình.
T200 luôn là lớp ngoài cùng, dùng kết hợp bắt buộc với T100 (inner) trong hệ thống 2 lớp hoàn chỉnh. Không dùng T200 độc lập vì T200 không có đủ lớp keo chống ăn mòn điện hóa — đó là nhiệm vụ của T100.
Phù hợp cho:
Lớp outer bảo vệ cơ học Dùng kèm T100 inner Đường ống DN50–DN600 Đất có đá cạnh, đất cứng
Vai Trò Của T200 Trong Hệ Thống 2 Lớp — Tại Sao Không Thể Bỏ Qua?
Nhiều nhà thầu thi công tiết kiệm chi phí bằng cách chỉ dùng T100 (inner) mà bỏ qua T200 (outer). Đây là sai lầm nghiêm trọng:
| Tác nhân phá hủy cơ học | Chỉ dùng T100 (không T200) | Dùng T100 + T200 | |
| ① | Đá cạnh sắc khi lấp đất | T100 bị xuyên thủng — điểm ăn mòn cục bộ | T200 PE cứng chịu va đập >5,5J — T100 nguyên vẹn |
| ② | Tải trọng đầm nén khi lấp đất | T100 bị ép mỏng không đều — mất tính đồng nhất | T200 phân tán tải trọng đều lên T100 |
| ③ | Đất co giãn theo mùa | T100 butyl mềm có thể bị kéo căng và nứt | T200 PE cứng giữ hình dạng, bảo vệ T100 |
| ④ | Chấn động từ xe hạng nặng trên mặt đất | T100 bị rung và bong từng điểm nhỏ | T200 hấp thụ chấn động — T100 không bị ảnh hưởng |
💡 Chi phí T200 so với thiệt hại khi không dùng
Chi phí T200 thường chỉ bằng 40–50% chi phí chống ăn mòn trong cùng một lô vật tư. Trong khi đó chi phí đào lên sửa chữa đường ống bị ăn mòn do lớp T100 bị phá hủy có thể gấp 20–50 lần tổng chi phí vật tư ban đầu. Không dùng T200 là tiết kiệm sai chỗ.
Thông Số Kỹ Thuật — 4 Dòng T200 Theo Độ Dày
T200 có 4 mã sản phẩm, mỗi mã tương ứng với một mã T100 inner để tạo hệ thống phù hợp:
| Thông số | T238 | T250 | T264 | T276 (dày nhất) |
| Lớp backing PE | 0,25 mm | 0,38 mm | 0,50 mm | 0,64 mm |
| Lớp keo butyl | 0,13 mm | 0,12 mm | 0,14 mm | 0,12 mm |
| Tổng độ dày | 0,38 mm | 0,50 mm | 0,635 mm | 0,762 mm |
| Dùng kèm inner | T138 | T150 | T164 | T176 |
| Cấp bảo vệ | Nhẹ | Trung bình | Trung bình-Nặng | Nặng |
| Chiều rộng cuộn | 50 mm / 100 mm / 150 mm / 225 mm | |||
| Chiều dài cuộn | 30 m / 60 m / 120 m / 180 m (tùy chọn) | |||
| Màu sắc | Đen / Vàng / Trắng (tùy chọn) | |||
Thông số kỹ thuật hệ T164 + T264 — cặp phổ biến nhất:
| Tính chất — T264 (outer) | Giá trị | Tiêu chuẩn |
| Độ bền kéo đứt (T264) | 70 N/cm | ASTM D1000 |
| Độ giãn dài khi đứt (T264) | >400% | ASTM D1000 |
| Bám dính trên thép sơn lót (hệ T164+T264) | 30 N/cm | ASTM D1000 |
| Cathodic disbondment (hệ T164+T264) | 6,4 mm | ASTM G8 |
| Tốc độ thấm hơi nước | 0,2 g/m² | ASTM F1249 |
| Hấp thụ nước | 0,02% | ASTM D570 |
| Điện trở thể tích | 2,5×10¹⁵ Ω·cm | ASTM D257 |
| Cường độ điện môi | 20–23 kV | ASTM D149 |
| Khả năng chịu va đập (T164+T264) | 5,5 J | ASTM G-14 |
| Nhiệt độ thi công | 5°C đến 50°C | — |
| Nhiệt độ vận hành | -30°C đến 85°C | — |
Ghép Cặp T100 + T200 Đúng Cách — Bảng Tra Cứu
Mỗi mã T100 inner tương ứng với một mã T200 outer phù hợp để đảm bảo tổng độ dày lớp phủ đạt đúng cấp bảo vệ yêu cầu:
| Cấp bảo vệ | Inner (T100) | Outer (T200) | Tổng độ dày | Loại đất phù hợp |
| Nhẹ | T138 (0,38mm) | T238 (0,38mm) | 0,76mm | Đất thịt, cát, điện trở >100 Ω·m |
| Trung bình | T150 (0,50mm) | T250 (0,50mm) | 1,00mm | Đất đô thị thông thường, điện trở 50–100 Ω·m |
| Trung bình-Nặng | T164 (0,635mm) | T264 (0,635mm) | 1,27mm | Đất đô thị có công trình ngầm, điện trở 10–50 Ω·m |
| Nặng | T176 (0,762mm) | T276 (0,762mm) | 1,524mm | Đất phèn, ven biển, khu công nghiệp, điện trở <10 Ω·m |
Khuyến nghị cho dự án PCCC và cấp nước đô thị Việt Nam: cặp T164+T264 (cấp trung bình-nặng) là lựa chọn tối ưu cho phần lớn các công trình tại đô thị — đủ bảo vệ trong điều kiện đất đô thị có nhiều công trình ngầm lân cận mà chi phí hợp lý hơn cấp nặng T176+T276.

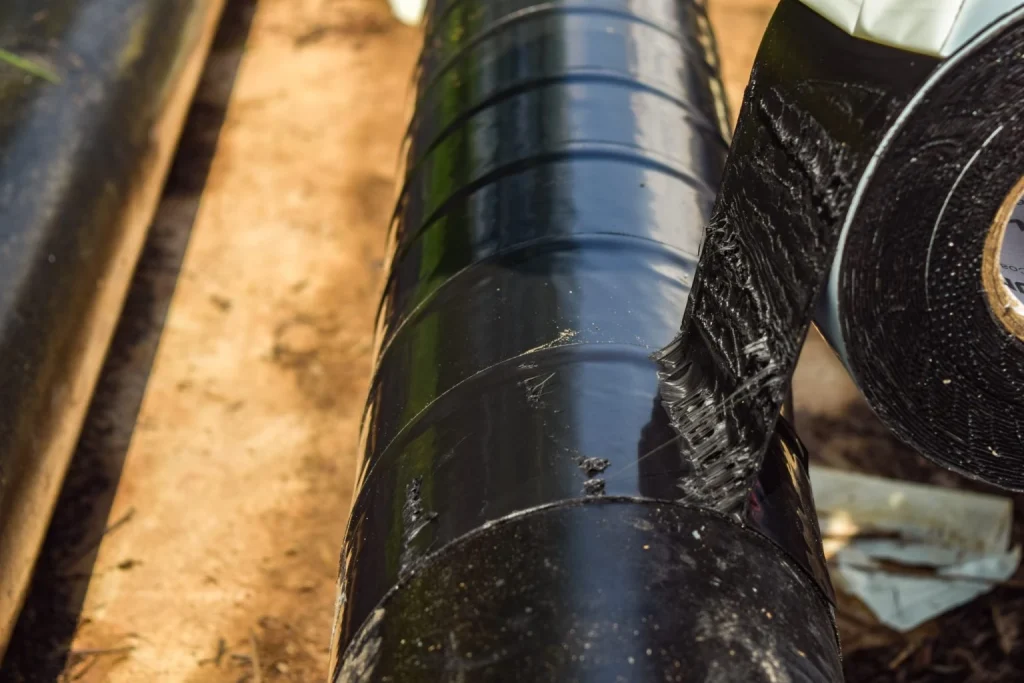

Hướng Dẫn Thi Công T200 — Kỹ Thuật Quấn Outer Đúng Cách
T200 được quấn ngay sau khi T100 đã được quấn xong — không để khoảng thời gian dài giữa 2 lớp:
| B | Công việc | Kỹ thuật quan trọng |
| 1 | Kiểm tra T100 trước khi quấn T200 | T100 phải phẳng, không bọt khí, không nhăn. Nếu phát hiện lỗi — sửa ngay trước khi quấn T200 vì sau khi T200 che phủ rất khó phát hiện lỗi T100 bên dưới |
| 2 | Quấn T200 ngược chiều với T100 | Đây là kỹ thuật bắt buộc: nếu T100 quấn theo chiều kim đồng hồ thì T200 quấn ngược chiều kim đồng hồ. Mép chồng của 2 lớp so le nhau — tạo rào cản kép, không có đường nước xâm nhập |
| 3 | Độ chồng mí T200 tối thiểu 55% | Giống T100. Lực căng băng T200 có thể cao hơn T100 một chút vì PE cứng hơn — tạo áp lực ép T200 bám chặt vào T100 bên dưới |
| 4 | Xử lý đặc biệt tại mối hàn và phụ kiện | Tại vị trí T300 (băng khớp nối) đã được quấn, tiếp tục quấn T200 phủ lên đều và chồng vượt qua mép T300 ít nhất 100mm mỗi bên. Tạo lớp bảo vệ liên tục không có điểm hở |
| 5 | Kiểm tra holiday toàn bộ sau khi quấn T200 | Điện áp holiday test tính trên tổng độ dày 2 lớp (T100+T200). Ví dụ T164+T264 = 1,27mm → 5 kV/mm × 1,27 = 6,35 kV. Quét 100% chiều dài ống |
⚠️ Sai lầm thường gặp nhất khi quấn T200
Quấn T200 cùng chiều với T100. Khi 2 lớp chồng mí cùng vị trí, tạo ra một đường yếu chạy dọc theo ống — đây là điểm nước dễ xâm nhập nhất. Luôn quấn T200 ngược chiều T100 để 2 mép chồng so le nhau.
Khi Nào Nên Dùng T200 — Khi Nào Không Cần?
| Tình huống | Có cần T200? | Lý do |
| Đường ống chôn ngầm trong đất có đá | ✓ Bắt buộc | Đá cạnh sắc xuyên thủng T100 khi lấp đất |
| Đường ống chôn ngầm trong cát mịn sạch | ✓ Khuyến nghị | Vẫn cần bảo vệ khỏi tải trọng đầm nén |
| Đường ống dưới đường xe tải nặng | ✓ Bắt buộc dùng T276 | Tải trọng động lớn, cần lớp PE dày nhất |
| Đường ống lắp đặt trong nhà, treo tường | Không cần | Không có tác nhân phá hủy cơ học từ đất |
| Đường ống lộ thiên (aboveground) | Không cần T200 | Dùng T700 (nhôm) để chống UV thay thế |
| Ống trong ống lồng (casing pipe) | Có thể bỏ T200 | Ống ngoài đã bảo vệ cơ học cho ống trong |
Tiêu Chuẩn Áp Dụng
| Tiêu chuẩn | Nội dung liên quan đến T200 |
| ASTM D1000 | Phương pháp kiểm tra băng quấn PE — độ bền kéo, bám dính, thấm nước; tham chiếu phổ biến nhất trong hồ sơ kỹ thuật Việt Nam |
| EN 12068 | Phân cấp bảo vệ nhẹ/trung bình/nặng cho hệ thống 2 lớp — căn cứ để chọn cặp T100+T200 phù hợp với điều kiện đất |
| AWWA C214 | Yêu cầu kỹ thuật lớp phủ băng quấn PE cho đường ống dẫn nước thép — bắt buộc với dự án ODA hoặc yêu cầu chuẩn Mỹ |
| ASTM G-14 | Kiểm tra khả năng chịu va đập của hệ thống lớp phủ — chỉ số quan trọng nhất để đánh giá T200 |
Câu Hỏi Thường Gặp
T200 có thể thay thế T100 không — dùng 2 lớp T200 thay vì T100+T200?
Không. T200 là lớp bảo vệ cơ học, có lớp keo mỏng hơn T100 và không được thiết kế để là lớp chống ăn mòn chính. Nếu dùng 2 lớp T200, lớp bám dính trực tiếp lên thép sẽ không đủ độ dày keo butyl — cathodic disbondment sẽ vượt mức cho phép. Luôn phải có T100 (inner) tiếp xúc trực tiếp với thép.
Có thể dùng T276 outer với T138 inner để tiết kiệm không?
Về mặt kỹ thuật được nhưng không khuyến nghị. T276 nặng hơn và cứng hơn — khi quấn cùng T138 mỏng, áp lực từ T276 có thể gây biến dạng cho T138 tại các vị trí cong. Luôn ghép cặp đúng: T138↔T238, T150↔T250, T164↔T264, T176↔T276.
Chiều dài cuộn 30m hay 60m phù hợp hơn cho dự án PCCC?
Cuộn 60m giảm số điểm nối giữa các cuộn — mỗi điểm nối là một vị trí cần chú ý chồng mí thêm. Với tuyến ống thẳng dài >50m, dùng cuộn 60m. Với công trình nhiều khúc cua, phụ kiện và điểm dừng, cuộn 30m linh hoạt hơn khi thi công.
Sau khi quấn T200, còn cần quét thêm lớp bảo vệ nào nữa không?
Không. T200 là lớp ngoài cùng của hệ thống 2 lớp tiêu chuẩn T100+T200 — không cần thêm lớp nào. Tuy nhiên với dự án đặc biệt yêu cầu bảo vệ 3 lớp (như đường ống đặt trong khu vực có dòng điện lạc mạnh), có thể xem xét hệ thống T400 (3 lớp keo) thay vì T100+T200.
